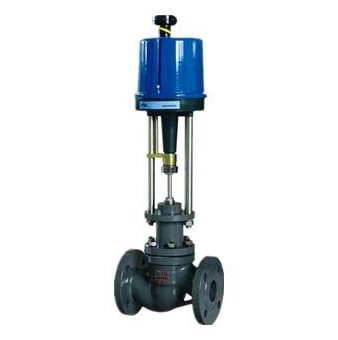

KHLS小口径单座调节阀
一、KHLS小口径单座调节阀 产品概述
本公司生产的KHLS小口径单座调节阀是采用小口径调节阀及顶部导向型执行器组成。电动执行机构为电子式一体化结构，内有伺服放大器，输入控制信号(4～20mADC或1～5VDC)及电源即可控制阀门开度，将电流信号转变成相对应的直线位移，自动地控制电动单座调节阀的开度达到对压力、流量、液位、温度等工参数的连续调节。
KHLS小口径单座调节阀具有结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。
KHLS小口径单座调节阀适用于对泄露量求严格、阀前后压差低及有一定粘度及含少量纤维介质的场合。
KHLS小口径单座
一、KHLS小口径单座调节阀 产品概述
|
本公司生产的KHLS小口径单座调节阀是采用小口径调节阀及顶部导向型执行器组成。电动执行机构为电子式一体化结构，内有伺服放大器，输入控制信号(4～20mADC或1～5VDC)及电源即可控制阀门开度，将电流信号转变成相对应的直线位移，自动地控制电动单座调节阀的开度达到对压力、流量、液位、温度等工参数的连续调节。 |
|
|
KHLS小口径单座调节阀
|
二、KHLS小口径单座调节阀 主要技术参数
1、阀体
| 阀体型式 | 直通单座铸造球型阀 | |
|---|---|---|
| 公称通径 | 25、25mm | |
| 公称压力 | ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa | |
| 连接型式 | 法兰连接 | FF、RF、RJ、LG、沟槽型、嵌入型 |
| 法兰标准 | JIS B2201-1984、ANSI B16.5-1981、JB79-59等 | |
| 焊接标准 | 嵌接焊SW | |
| 材料 | 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等 | |
| 上阀盖 | 常温型 | -17~+230℃ |
| 伸长I型 | -45～-17℃ +230～+566℃ | |
| 压盖型式 | 螺栓压紧式 | |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 | |
2、阀内件
| 阀芯形式 | 单座柱塞型阀芯 |
|---|---|
| 流量特性 | 等百分比特性、线性特性 |
| 材料 | 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |
2、执行器
| 执行器型式 | 381L系列、PSL系列 | |
|---|---|---|
| 输入信号 | 381L执行机构 | 4～20mA·DC或1～5V（输入电阻250Ω） |
| PSL执行机构 | 4～20mA·DC | |
| 电源电压 | 381L执行机构 | 220V，50/60Hz |
| PSL执行机构 | 单相控制220V·50Hz； 三相控制380V，50Hz | |
| 手动机构 | 381L执行机构:离合式； PSL执行机构: 手轮 | |
| 作用形式 | 电关式或电开式 | |
三、KHLS小口径单座调节阀 主要性能指标
| 参数 | 指标值 | |
|---|---|---|
| 泄漏量 | 金属阀座 | 小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级 |
| 软阀座 | 小于阀额定容量的10-7，符合ANSI B16.104-1976 VI级 | |
| 回差 | 配361L执行机构为2%；配PSL执行机构为1% | |
| 基本误差 | 配361L执行机构为±2%；配PSL执行机构为±1% | |
| 可调范围 | 50:1(0.25≤Cv≤14)或30:1(Cv≤0.16) | |
四、KHLS小口径单座调节阀 Cv值和行程
| 阀芯型式 | 阀座和流量特性 | 额定行程 | 0.01 | 0.04 | 0.1 | 0.16 | 0.25 | 0.4 | 0.63 | 1.0 | 2.5 | 4.0 | 6.3 | 10 | 14 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
柱 塞 阀 芯 |
金属 阀座 |
等百分比 | 14.3 | ○ | △ | △ | △ | △ | △ | △ | △ | △ | ||||
| 线性 | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ | △ | △ | △ | △ | |||
|
软 阀座 |
等百分比 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| 线性 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 公称通径 | 20 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||
| 25 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |||
注：1、符号○和△表示阀的规格范围。
2、符号△表示阀的流量特性符合IEC－534-1-1976标准。
五、KHLS小口径单座调节阀 主要外形图
| 公称通径DN(mm) | 20、25mm | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 结构长度 | 由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部 ，技术人员将会为您提供完整的图纸及技术资料。 | ||||||||||
| 阀体高度 | |||||||||||
| 执行器高度 | |||||||||||
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
